(1)斷開蓄電池負極電纜。

(2)從空氣濾清器出口軟管拆卸曲軸箱強制通風新鮮空氣管。

(3)從空氣濾清器出口軟管斷開進氣溫度傳感器接頭。

(4)從節氣門體上拆卸空氣濾清器出口軟管。

(5)拆卸空氣濾清器殼體螺栓，然后拆下空氣濾清器殼體。

(6)拆卸右前輪。

(7)拆卸右前輪防濺罩。

(8)拆卸輔助傳動帶。

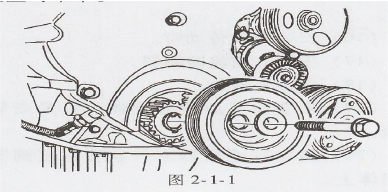

(9)拆卸曲軸帶輪螺栓，然后拆下曲軸帶輪，如圖2-1-1所示。

(10)拆卸前上正時帶罩螺栓，取下前上正時帶罩。

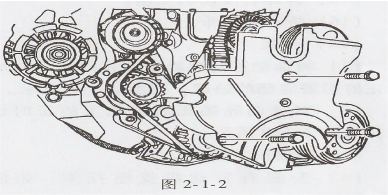

(11)拆卸前下正時帶罩螺栓，取下前下正時帶罩，如圖2-1-2所示。

(12)安裝曲軸帶輪螺栓。

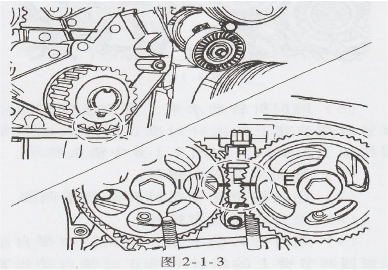

(13)用曲軸帶輪螺栓順時針轉動曲軸至少一整圈，將曲軸正時齒輪上的標記對準后正時帶罩底部的缺口，對準凸輪軸正時齒輪正時標記，如圖2-1-3所示。

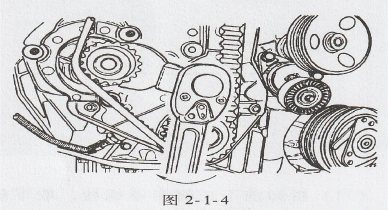

(14)稍微松開水泵固定螺栓，使用工具順時針轉動水泵以松開正時帶，如圖2-1-4所示。

(15)拆卸右發動機支座。

(16)拆卸正時帶。

(1)將曲軸正時齒輪上的正時標記對準后正時帶罩底部的缺口，如圖2-1-3所示。

(2)對準凸輪軸正時齒輪上的正時標記，如圖2-1-3所示。

(3)安裝正時帶。

(4)安裝右發動機支座托架，如圖2-1-5所示。

(5)順時針轉動水泵，直到正時帶自動張緊器調節臂上的指針對準正時帶自動張緊器托架上的缺口，如圖2-1-6中箭頭所示。

(6)緊固水泵固定螺栓。

(7)用曲軸帶輪順時針轉動曲軸兩圈。

(8)松開水泵固定螺栓。

(9)順時針轉動水泵，直到正時帶自動張緊器調節臂上的指針對準正時帶自動張緊器托架上的指針，如圖2-1-7中箭頭所示。

(10)緊固水泵固定螺栓，緊固力矩為10N.M。

(11)拆下曲軸帶輪螺栓(之前已安裝用于轉動曲軸)。

(12)安裝前上和前下正時帶罩。

(13)擰緊前上和前下正時帶罩螺栓。

(14)安裝曲軸帶輪。

(15)安裝曲軸帶輪螺栓。將曲軸帶輪螺栓緊固至95N.M，并再次緊固30°加15°。

(16)安裝輔助傳動帶。

(17)安裝右前輪防濺罩。

(18)安裝右前輪。

(19)安裝空氣濾清器殼體,擰緊安裝螺栓。

(20)將空氣濾清器出口軟管連接到節氣門體上。

(21)將曲軸箱強制通風新鮮空氣管連接到空氣濾清器出口軟管上。

(22)將進氣溫度傳感器接頭連接到空氣濾清器出口軟管上。

(23)連接蓄電池負極電纜。
